ARとは何なのか?どんなことが
できるのか?このページで徹底解説!



Section

1

ARとは?

AR(Augmented Reality:拡張現実)とは、人が知覚する現実環境をコンピュータにより拡張する技術です。何やら難しそうですが、簡単に言うとコンピューター上で作成したもの(CGなど)を現実の世界にくっつけちゃう、というようなものです。

ここがポイント

caDIY3D ARでは、カメラで撮影した現実空間に、caDIY3Dで作成したモデルを重ね合わせることで、実際にモデルが現実空間にあるように表示します。 実際に作成して配置したときのサイズ感、色の感じ、雰囲気をリアルにシミュレーションできます。
また撮影して共有できるので、プレゼンテーションにもピッタリです!
ARアプリは世の中に沢山ありますが、自分で作ったモデルをすぐにARで見られるアプリはcaDIY3D ARだけ!





Section

2

まずはダウンロード!

caDIY3D ARはAndroid端末(スマートフォン、タブレット)用のアプリです。Google Playからダウンロードできます。
※iOS端末(iPhoneやiPad)には対応しておりません。

ここがポイント

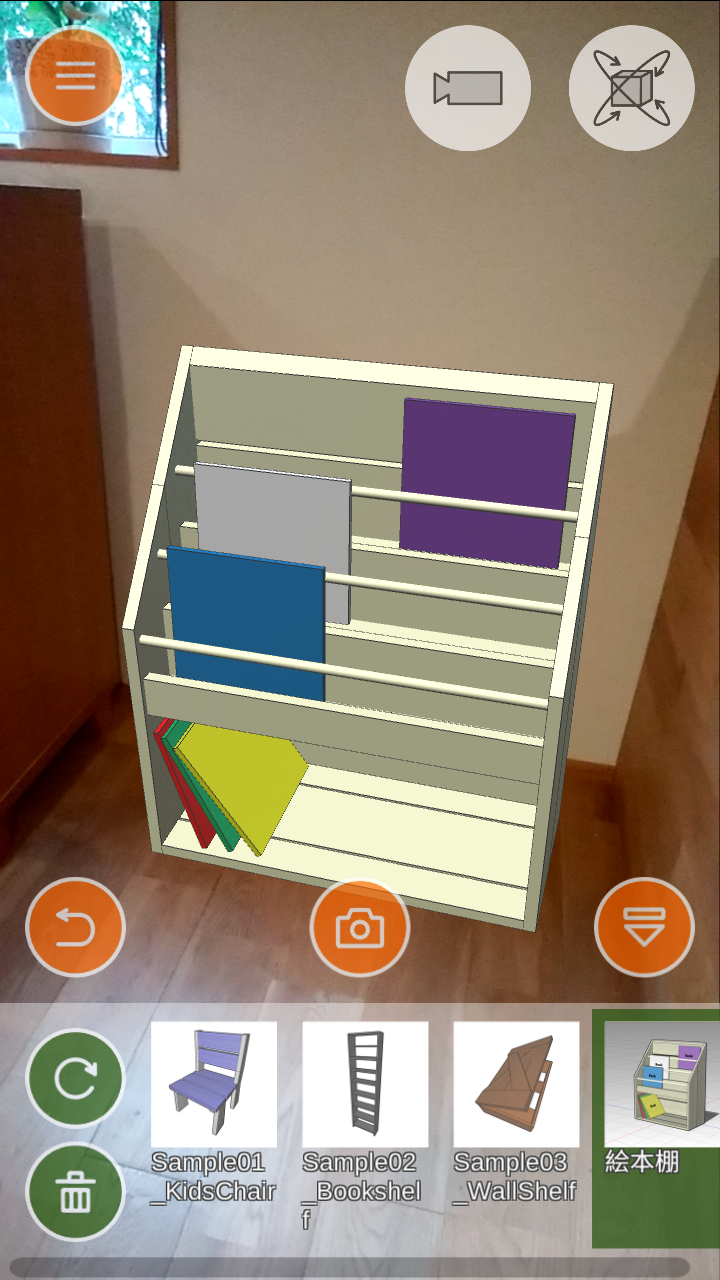

caDIY3D ARをインストールしたら早速起動してみましょう。画面の下部に表示されるモデル一覧に最初から3つのモデルが登録されています。初期状態ではモデルを選択しても何も表示されませんが、右上のモード設定ボタンから「閲覧モード」を選択するとモデルが表示できます。

※「配置モード」では「ARマーカー」と呼ばれる目印を使用して実際のサイズで表示します。
※「閲覧モード」ではARマーカーは不要で、自由な角度、大きさで表示できますが実際のサイズとは異なります。

表示できたら、次に進みましょう!

Section

3

caDIY3Dからデータを転送!

早速、自分で作成したモデルを表示してみましょう!
手順は簡単!3ステップです。

Step1

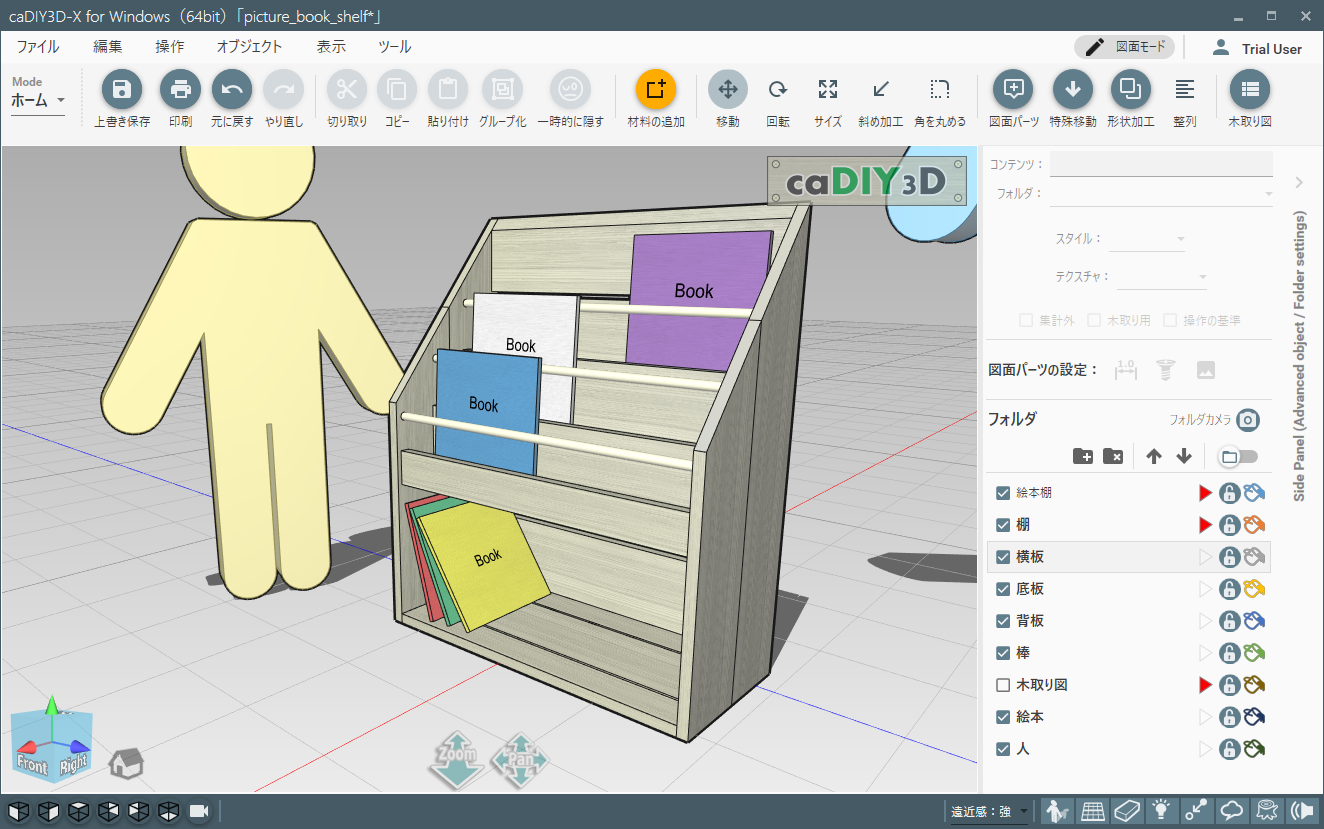

caDIY3Dでモデルを作成。

Step2

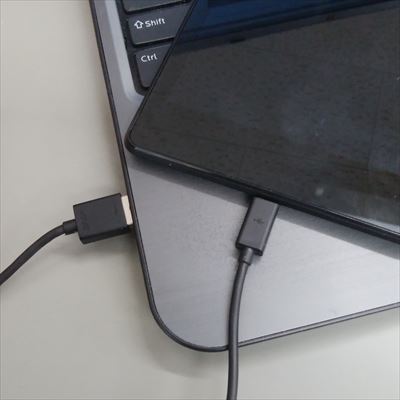

PCとアンドロイド端末を転送用USBケーブルで接続。Android端末をMTPモード(転送モード)にするのを忘れずに。

Step3

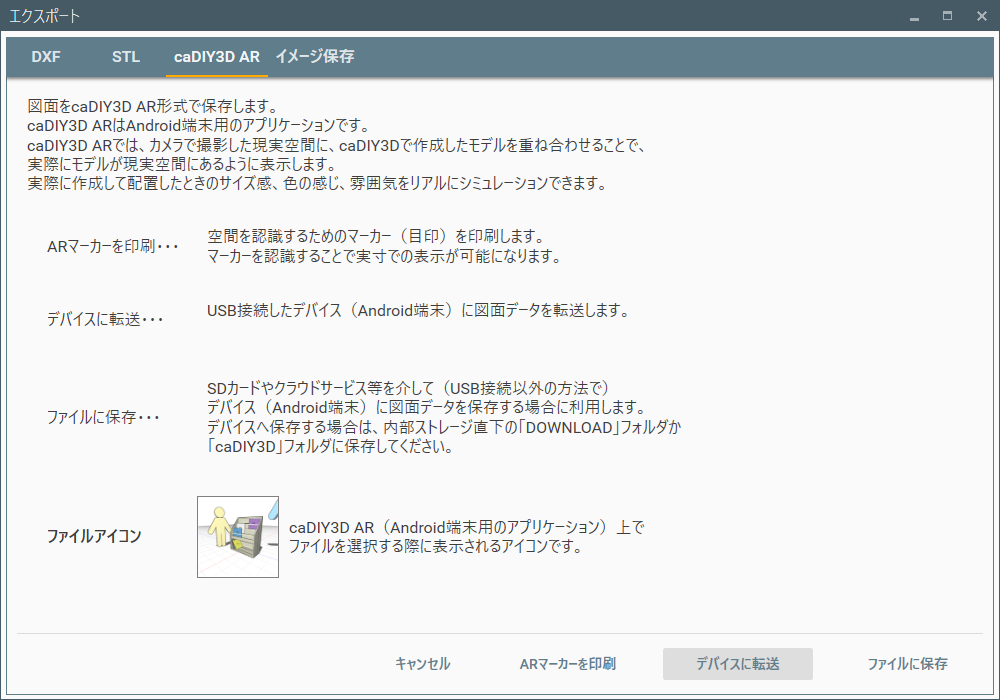

エクスポート機能でAR用ファイルを転送。

※ケーブルが無い場合は一旦PC内に保存して、SDカードやクラウドサービスでファイルを移動させる方法もあります。 その場合は、Android端末の内部ストレージ直下のDownloadフォルダか、caDIY3Dフォルダに保存してください。

ここがポイント

ファイルを転送後、caDIY3D ARを起動すると選択できるモデルが増えていることがわかりますね。
見当たらない場合は再読み込みボタンをタップすると反映されます。(それでも追加されない場合は転送をやり直してください。)

Section

4

配置モードを使ってみる!


※クリックして拡大表示したものを原寸印刷してください。

配置モードは実際の空間にモデルを置いてシミュレーションします。
ARマーカーという目印(基準)を使用しますので、caDIY3Dのエクスポートから紙にマーカーを印刷してください。となりの画像を印刷してもOKです。

手順



  1. caDIY3D ARでモード設定ボタンより「配置モード」を選択します。
  2. モデル一覧より、モデルを選択します。
  3. ARマーカーをモデル設置場所に置きます。

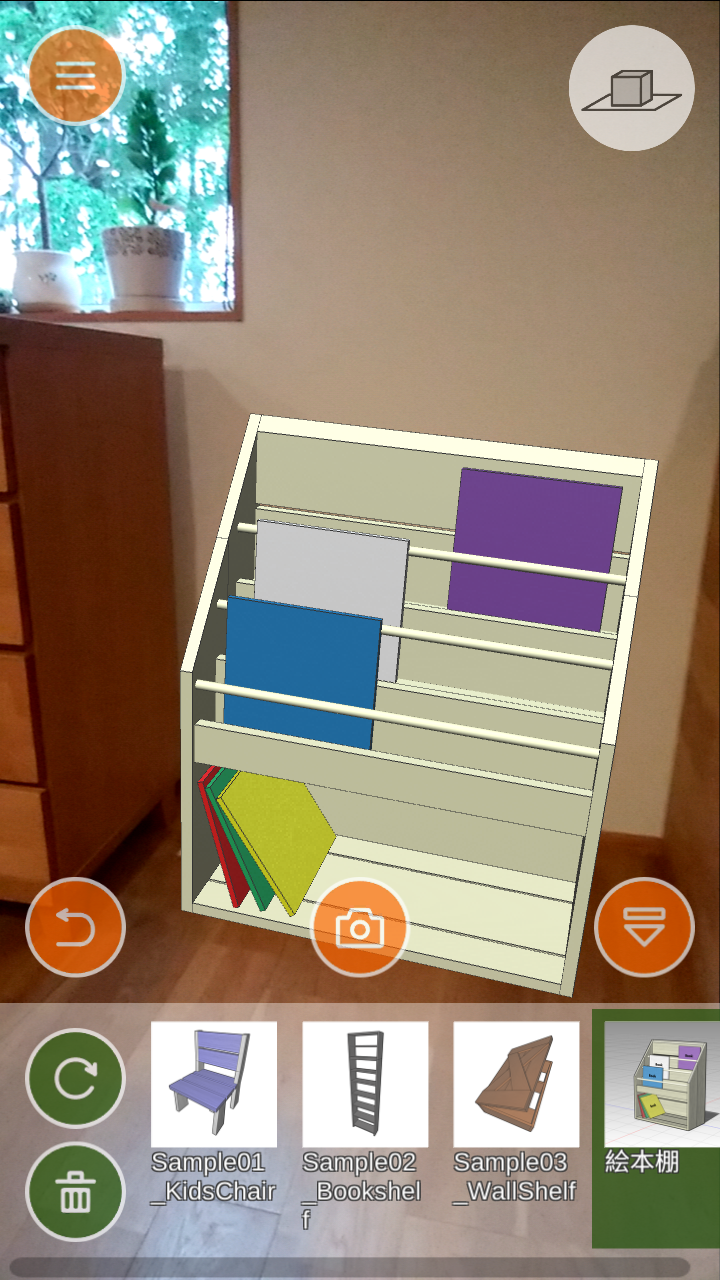

  4. ARマーカーをスキャンするとその上にモデルが表示されます。
  5. スキャン後は端末をゆっくり動かしてください。
    ※端末の環境にもよりますが、画面を早く動かすとARマーカーの認識がずれる場合があります。

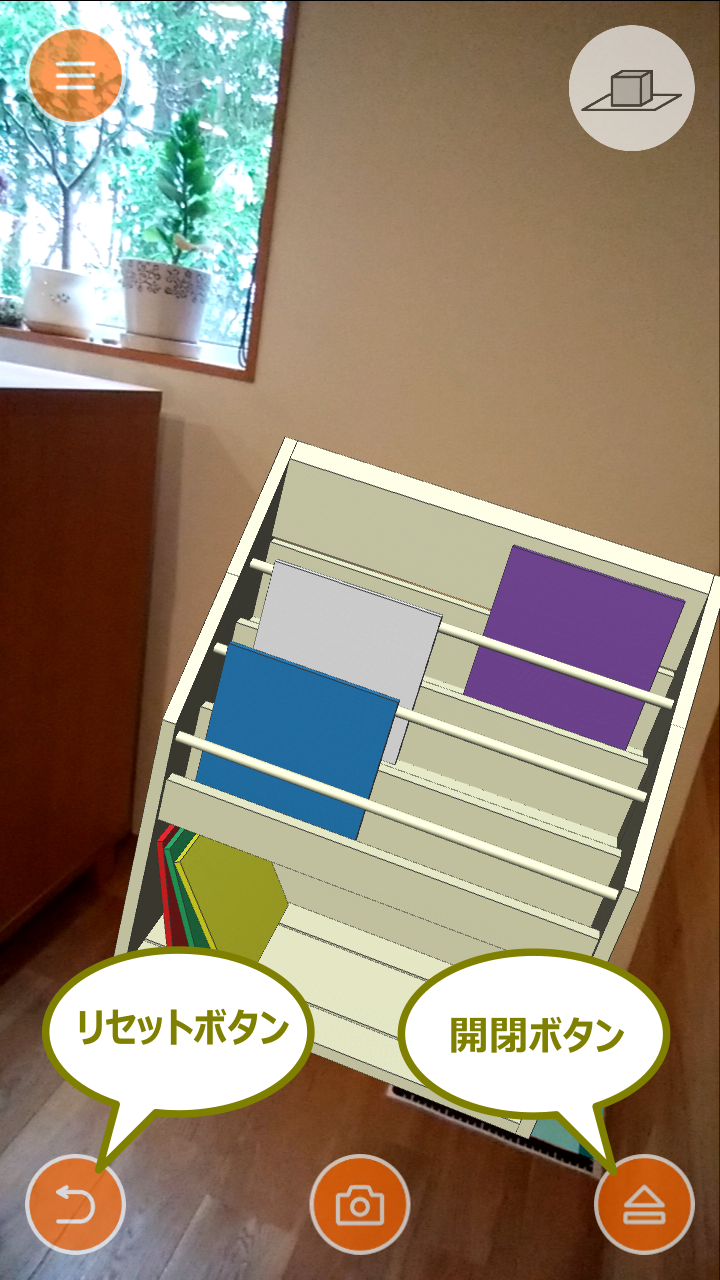

  1. スワイプで位置の微調整、2本指の回転で向きの微調整ができます。
  2. モデルを初期表示に戻したいときは、リセットボタンをタップしてください。
  3. モデル一覧が邪魔なときは開閉ボタンをタップすると下に隠れます。

Section

5

閲覧モードを使ってみる!

閲覧モードはARマーカーを使用せず、モデルを自由な大きさ、角度で見ることができます。
実際の空間とも重ねて表示できますが、実際のサイズでは表示しません。だいたいの雰囲気を見てください。

手順



  1. caDIY3D ARでモード設定ボタンより「閲覧ード」を選択します。
  2. モデル一覧より、モデルを選択します。
  3. 画面中央にモデルが表示されます。
  1. スワイプで自由回転、ピンチイン/ピンチアウトでサイズを縮小/拡大、2本指のスワイプで移動できます。
  2. モデルを初期表示に戻したいときは、リセットボタンをタップしてください。

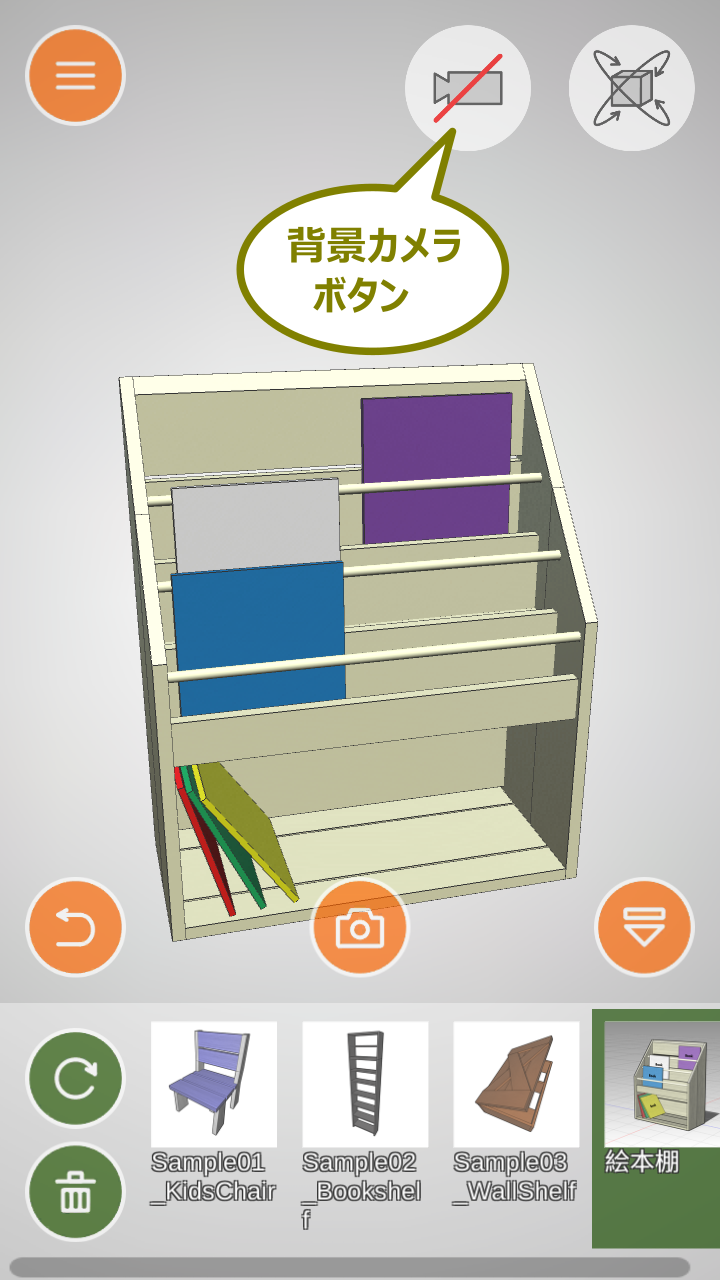

  3. また、背景カメラのON/OFFができます。単純にモデルのみを見たい場合はOFFにしてください。

Section

6

撮影して写真を共有!

撮影ボタンをタップすると、現在の表示を写真として保存することができます。 プレビュー画面になりますので、写真を確認して、他アプリで共有したい場合はそのまま共有ボタンをタップ! アプリを選択すればSNSにアップするのも簡単!

自慢の作品をどんどん写真に撮って、DIYのイメージを膨らませましょう!!

Section

7

使い方はいろいろ!

例えば・・・

  • 家具をデザインして、実際に設置した場合のサイズ、色合いなどをARでチェックできる!
  • 携帯端末で立体画像を見れるので、DIYの作業時にいつでも構造を確認できる!
  • いくつもモデルが保存できるので、いろんなパターンの設計図を持ち出せる!

などなど、使い方はあなた次第!是非お試しください!!
